Exaustão Veicular - Central

De forma a assegurar o ar limpo no ambiente de trabalho, aumentar a produtividade e atendendo a legislação, é essencial criar condições mais saudáveis e seguras com medidas de proteção e eliminando o risco aos colaboradores com a instalação de Sistema de Exaustão e extração de gases de escapamento TECHNOFAN, localizada nos bocais de escapes dos veículos em uma oficina ou centro de revisão, serve para evitar que os gases de escape permaneçam no ambiente de trabalho e prejudiquem a saúde dos colaboradores e clientes, alem de agregar valor ao serviço e produto final.

Opções de Sistemas de Exaustão Veiculares TECHNOFAN para Automóveis, Motocicletas, Caminhões e Viaturas Militares:

Sistema de Exaustão Veicular com Carretéis Auto-Retráteis

Para instalações em centros de reparação, oficinas ou em indústrias automobilísticas, dispomos de mangueiras de exaustão em Carretéis Auto-Retráteis. Os carretéis são equipamentos práticos, com funcionamento auto-retrátil por molas ou motorizados e com mangueiras para alta temperatras de exaustão e com bocais de borracha especiais para acoplamento e conexão ao escapamento dos veículos, podendo ser instalados em paredes, teto, suportes ou no piso.
Os carretéis são projetados de forma a melhorar a organização e otimização de espaço de trabalho e que as mangueiras não fiquem espalhadas pelo piso na área de trabalho após o uso.

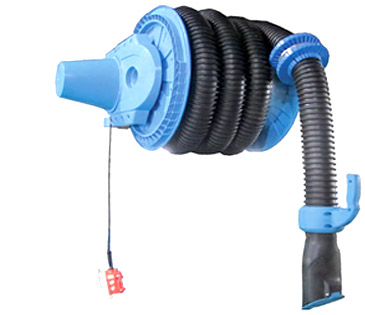

Carretéis Auto-Retráteis de Mangueiras TECHNOFAN

Modelos de carretéis auto-retráteis por mola ou motorizados para mangueira termo-resistente com diâmetros de mangueiras de 75, 100 e 150 mm e comprimentos de 5 , 7,5 e 10 m.

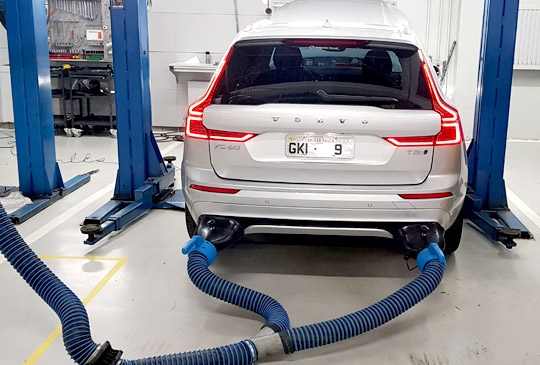

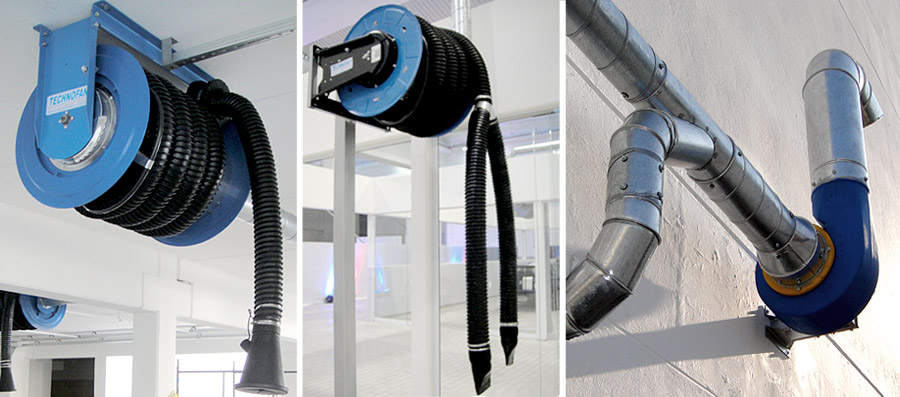

Exemplos de instalações executadas de Sistema de Exaustão Veicular com Carretel Auto-Retrátil:

Cliente: Volvo Intercar Vocal / SP.

Cliente: Mini Caltabiano / SP.

Opções de Bocais Especiais para Conexão aos Escapamentos dos Veículos

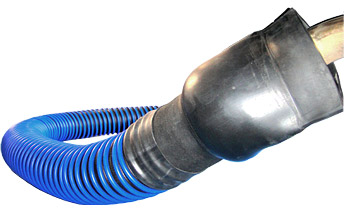

1- BOCAL de Aspiração modelo Borracha 'Duck' (Bico de Pato Especial) - TECHNOFAN:

Para conexão na ponta do escapamento do veículo em ponteiras simples de diâmetro máximo de 75 mm ou duplas de 30 x 90 mm. Temperatura de trabalho 170°C (máxima intermitente).
Este bocal não necessita de registro pois sua construção proporciona o fechamento do ar logo após ser desconectado do escapamento.
Nos tamanhos BT-DUCK-145 e T-DUCK-240.


Obs: Dependendo do modelo do veículo este bocal poderá não ser adequado, devendo ser substituído por outo - consultar nossos Técnicos.

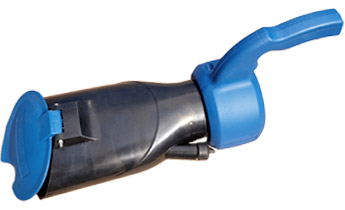

2- BOCAL de Borracha 'Flap' (Registro) com Alça - TECHNOFAN:

Modelo especial para a conexão na ponta do escapamento do veículo em ponteiras simples de diâmetro máximo de 85mm ou duplas de 70 x 90 mm.
Possui ainda ponto de acesso para colocação de sonda no escapamento sem a necessidade de remover o Bocal.
Produto exclusivo da Technofan - Código: BT-N2.

Obs: Dependendo do modelo do veículo este bocal poderá não ser adequado, devendo ser substituído por outo - consultar nossos Técnicos.

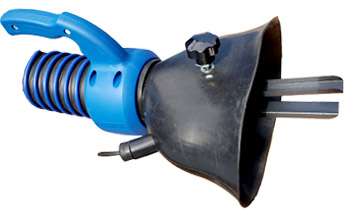

3- BOCAL de Borracha 'Premium' - TECHNOFAN:

É um Bocal especial para acoplamento em escapamentos que são embutidos no parachoque de 'Veículos Premium', com fixação interna ao tubo do escapamento por manipulo, não risca ou danifica a ponteria do escapamento ou o parachoque do veiculo.
Possui ainda ponto de acesso para colocação de sonda no escapamento sem a necessidade de remover o Bocal.
Produto exclusivo Technofan - Código: BT-N11.


Obs: Dependendo do modelo do veículo este bocal poderá não ser adequado, devendo ser substituído por outo - consultar nossos Técnicos.

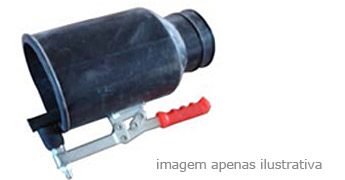

4- BOCAIS Especiais para Caminhões, Utilitários e Viaturas Militares - TECHNOFAN:

Esses Bocais são construídos em borracha para perfeita conexão e fixação, o modelo N4 Especial que faz a conexão nas ponteiras dos escapamentos de veículos / viaturas com medidas de até 150 mm de diâmetro.

Obs: Dependendo do modelo do veículo este bocal poderá não ser adequado, devendo ser substituído por outo - consultar nossos Técnicos.

Sistema de Exaustão Veicular com MANGUEIRA SIMPLES ou DUPLA Fixas em Pendurais

O Sistema de Exaustão de Gases de Escapamento Veicular Simples, são extratores de gases de escapamento leves e fáceis de instalar, compostos por projeto com Bocais de conexão especial TECHNOFAN, mangueiras robustas para altas temperaturas, rede de dutos, suportes e exaustor.

São econômicos, silenciosos, resistentes e resolvem o problema de exaustão nos pontos de trabalho fixo, com 1 ou 2 veículos, ou centrais para vários Boxes de trabalho em oficinas e indústrias automobilísticas.

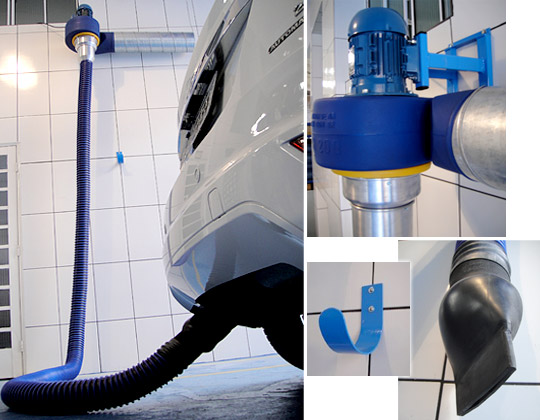

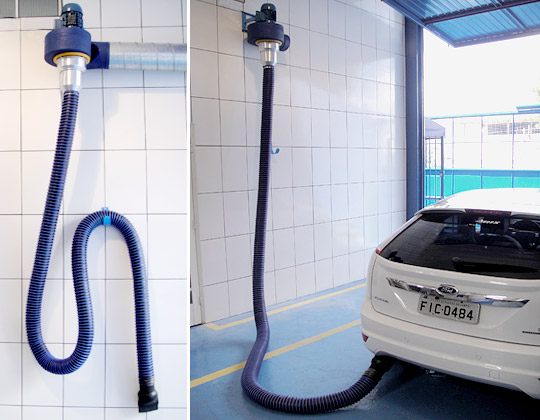

Ilustração de instalação com este prático e útil sistema de exaustão:

Sistema de Exaustão Veicular com Mangueira "Super-Leve e Flexível" com Dispositivo de Piso para Fixação do BOCAL

O Sistema de Exaustão de Gases de Escapamento Veicular Simples são extratores de gases de escapamento leves e fáceis de instalar, composto por projeto com mangueiras para altas temperaturas, este modelo é mais leve e de fácil manuseio, sendo super flexível e compactável.
Acoplado a um bocal de aspiração feito em alumínio com magnético, e conjugado a um dispositivo regulável de altura para aproximação da ponteira do escapamento do veiculo, é exclusividade da TECHNOFAN.
Uma das vantagens é que não entra em contato com o escapamento, evitando danos ou acidentes na exaustão dos gases e são interligados a um rede ou trechos de dutos, com suportes e exaustor Technofan.

São econômicos, silenciosos, resistentes e resolvem o problema de exaustão nos pontos de trabalho fixo, com 1 ou 2 veículos, ou centrais para vários boxes de trabalho em oficinas e industrias automobilísticas.

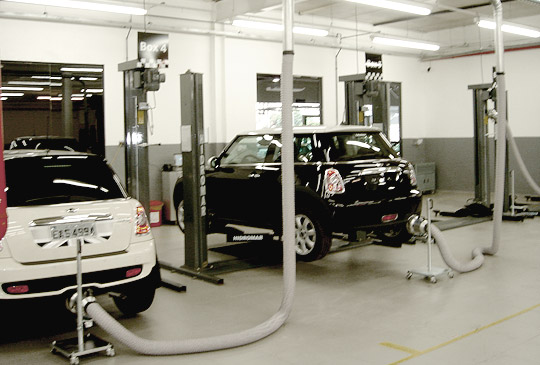

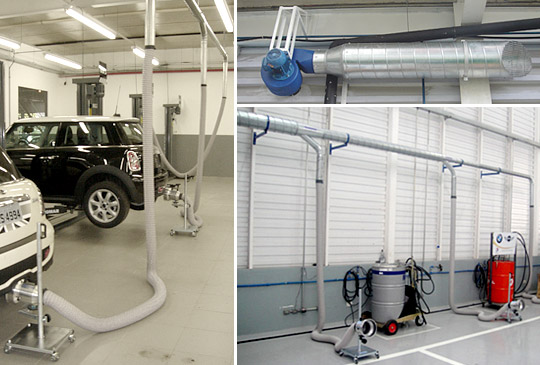

Exemplos de instalações executadas com este prático sistema de exaustão:

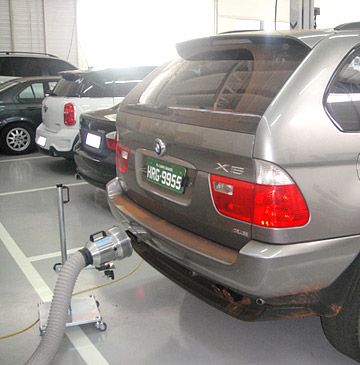

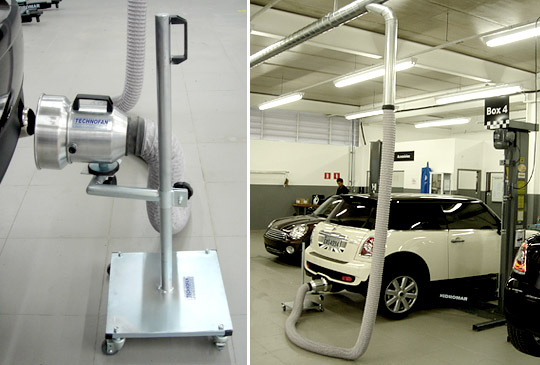

Exclusivo Suporte Regulável e Móvel com bocal magnético para captação de fumaça e gases de escapamento veicular.

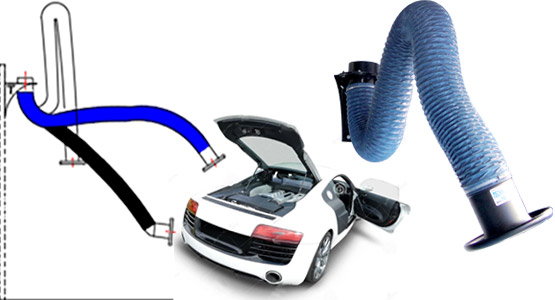

Sistema de Exaustão Veicular com Technobraço-Master Veicular - Extrator (Especial)

O Technobraço-Master Veicular possui uma estrutura autoportante que permite que ele permaneça suspenso sem entrar em contato com o escapamento do veículo. Além da flexibilidade de aplicação, essas características o tornam um equipamento de extração de gases de escape altamente eficiente e versátil, característica fundamental para centros de assistência e oficinas que diariamente lidam com diferentes modelos de veículos Premium.
A série de braços Technobraço-Master Veicular é a mais avançada solução para a extração dos gases de escape produzidos para vários tipos de veículos, independentemente do tamanho e posição dos tubos de escape, sendo uma alternativa inovadora aos Bocais tradicionais conectados às ponteiras dos escapamentos com mangueiras no piso.

É uma solução TECHNOFAN altamente eficiente, cada vez mais apreciada pelos mercados em todo o mundo, e elimina a necessidade de diferentes adaptadores ou bocais de borracha especializados para diferentes tubos de escape e veículos.

Braços Extratores Veiculares

Exclusividade Technofan, com tecnologia inovadora, patenteada com a melhor ergonomia e eficiência em operação. Coifa extratora especial - o Technobraço-Master Veicular pode ser oferecido com 2 ou 3 metros de extensão, para captação e exaustão localizada na fonte geradora, sendo autoportante e com movimento em todas as direções, base giratória com flange e giro em 360º, articulação com estrutura interna de aço carbono e revestido externo de mangueira de 6" (152 mm) de diâmetro em material termo resistente, reforçada com espirais de aço na cor azul, autoextinguível (não propaga o fogo), com temperatura de trabalho entre -20º a 100º C (125º C intermitente), fixada ao, Coifa (captor) em aço formato circular e aerodinâmico.
(Ø externo de conexão na rede de duto fixa = 152 mm).

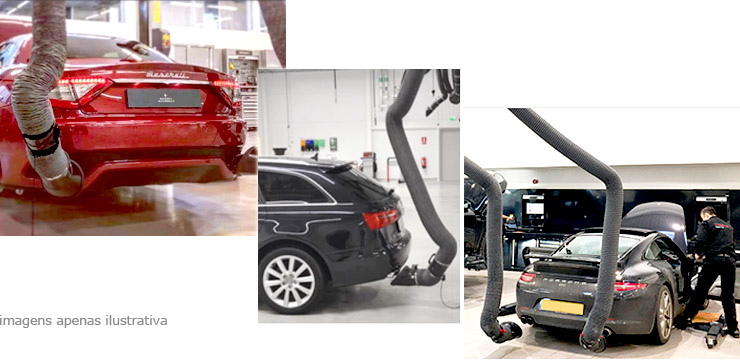

Exemplos de instalações executadas:

Observações Gerais:

1 - Para conexão ao escapamento de combustão de bocais e mangueiras é necessário o uso de Exaustor centrífugo para cada tipo de aplicação, sob risco de deterioração prematura dos componentes como Bocais e Mangueiras. Atenção: não use ou conecte sem o uso de exaustor ou sem ele estar ligado e operando. Deverá ser utilizada com exaustor acoplado para ar fresco externo com 50% adicional do volume de descarga do veículo de forma a não danificar a mangueira.

2- Atenção ao limite de temperatura indicada das mangueiras, a vida útil da mangueira veicular pode variar com tipo de operação, tempo de uso, tipo do veículo e com volume de ar previsto do exaustor e deve sempre se manter ligado de forma que resfrie a mangueira, e considerando veículos operando em marcha lenta.

3- Para operações especiais ou extremas de funcionamento dos veículos, como em operações de dinamômetros, testes de rolo, remapeamento e testes de alta performance, esclarecemos que estes modelos de carretéis e mangueiras padrões veiculares não são indicados, devido às altas temperaturas geradas nos escapamentos, podendo danificar e comprometer a integridade das mangueiras e os materiais do carretel. Nestes casos para recomendarmos o modelo mais adequado, deverá ser informado a temperatura dos gases na descarga aferidas, tempo de operação, capacidades volumétricas dos veículos (cilindradas) e diâmetro do escape em teste.
