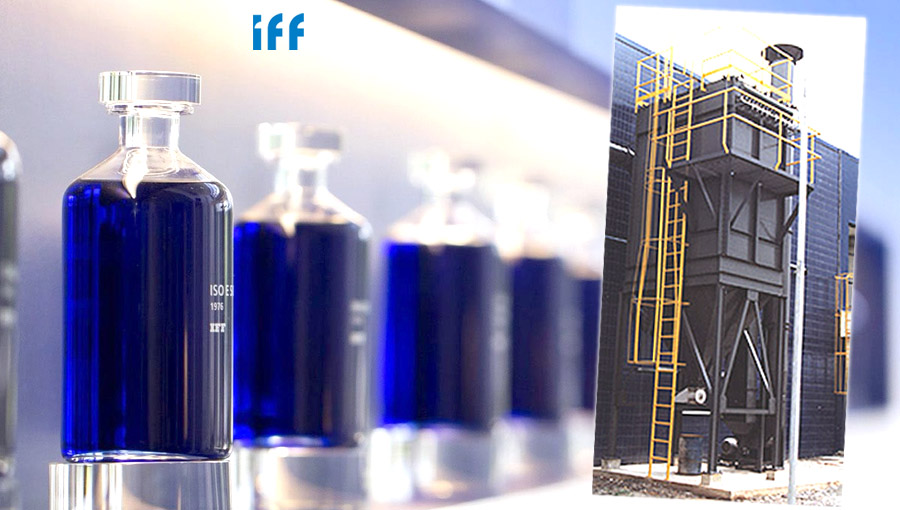

IFF Essências e Fragâncias é mais um cliente que utiliza um Sistema de Exaustão com aplicação de Filtro de Mangas tipo Jato Pulsante, oferecendo uma capacidade de vazão de 20.000 m3/h.

Coletores de Pó, Filtros de Fumaça, Particulados e Gases Tóxicos

FILTRO MANGA

Jato Pulsante - Mais um projeto executado pela Technofan para atender as mais diferentes e severas condições de trabalho, permite alta relação entre vazão e a área filtrante, com excelente eficiência de filtragem.

Aplicações sugeridas:

  • Ventilação potencializada para grandes silos e ambientes similares;
  • Sistemas complexos que envolvem recuperação de produtos e processos produtivos;
  • Sistemas específicos de coleta de pó em geral, em qualquer área de atuação e demanda.

Características:

A construção padronizada é constituida de carcaça e plenum de ar limpo parafusados. As moegas podem ser parafusadas ou soldadas, sendo totalmente soldadas as moegas piramidais e parafusadas as moegas dos filtros que necessitem de rosca transportadora. Construções totalmente soldadas (carcaça, plenum e moega) poderão ser executadas sob consulta.

Arranjos:

A execução poderá ser feita em até 3 arranjos básicos, para satisfazer exigências específicas.
Arranjo I
Composto pelo compartimento de ar filtrado e sistema de limpeza das mangas. O compartimento de ar filtrado é flangeado para facilitar a montagem do conjunto a que é destinado;
Arranjo II
Composto pelo compartimento de ar filtrado, sistema de limpeza das mangas e carcaça. A carcaça é flangeada para facilitar a montagem do conjunto a que é destinado;
Arranjo III
Composto pelo compartimento de ar filtrado, sistema de limpeza das mangas, carcaça e moega com entrada de ar e saída de material coletado flangeados. quinas para trabalhar madeira, como serras circulares e de fita, lixadeiras horizontais, verticais e de disco, plainas, etc. podendo ainda serem utilizados pata trabalhos como rodas esmeril e politrizes

Sistema de Troca das Mangas e Detalhes Construtivos:

  • Para os modelos PMT, PAT e PRT a remoção das mangas é efetuada através do comprimento de ar filtrado "Top Bag Removal". Se necessário, estas séries poderão ser providas de execuções especiais, para permitir a remoção das mangas pelo compartimento de ar não filtrado;
  • Para os modelos PRB, BVB e CT a remoção das mangas é efetuada através do compartimento de ar não filtrado;
  • Para os filtros cujo sistema de remoção das mangas se faz pelo compartimento de ar limpo, pode-se incluir opcionalmente um plenum na parte superior "Walk-in-plenum", que permite a manutenção e trocas das mangas ao tempo;
  • Uma grande variedade de meios filtrantes pode ser utilizada, dependendo das necessidades de aplicações;
  • As entradas e saídas de ar e descarga do material coletado são providas de flanges;
  • As gaiolas são executadas em aço carbono galvanizado. Opcional em aço inoxidável 304 ou revestidas com epóxi;
  • O reservatório de ar comprimido é dotado de um manômetro, para indicação da pressão interior;
  • A proteção das superfícies internas do filtro serão conforme necessidade de aplicação;
  • Como opção, os filtros poderão possuir plataforma (grade) interna para serviços;
  • Plataformas de acesso são fornecidas opcionalmente;
  • Nenhum componente interno do filtro é móvel. Dessa forma, os serviços de manutenção são mínimos;
  • Um temporizador permite a regulagem dos intervalos de limpeza das mangas, mantendo a baixa perda de carga no filtro e um consumo mínimo de ar comprimido.

Obs.: não fornecemos o Filtro / Equipamento separadamente, apenas com o Projeto e a Instalação completa.
Produtos passíveis de alterações técnicas de aperfeiçoamento sem prévio aviso.

Princípios de Operação:

1 -   Ao entrar no filtro, ar com material particulado sofre uma queda brusca de velocidade. dessa forma, as partículas de maiores dimensões depositam-se na moega;
2 -   O ar com material particulado de menor granulometria vai em direção às mangas;
3 -   O material particulado é retido na superfície externa das mangas à medida que o ar passa através das mesmas;
4 -   Livre de material particulado, o ar flui em direção ao compartimento de ar filtrado, de onde pode ser exaurido para a atmosfera ou retornado ao processo.
    Filtro Manga da TECHNOFAN é um produto genuinamente Brasileiro.

Sistemas de Limpeza:

  O sistema de limpeza das mangas é efetuado por pulsos de ar comprimido. Esse sistema possibilita o funcionamento contínuo e automático do filtro de mangas.
Um temporizador regula o intervalo de tempo entre a limpeza de uma fileira de mangas para outra.
  A limpeza se processa por meio de pulso de ar comprimido que é direcionado para o venturi, situado no topo das mangas. dessa forma é induzido ar já filtrado para o interior da manga, invertendo momentaneamente o sentido do fluxo de gases, fazendo com que o material particulado acumulado no exterior das mangas seja removido.
