A TECHNOFAN desenvolve:
Sistema de Exaustão Portátil Veicular para exaustão de fumaça, gases de monóxido de carbono de escapamento em oficinas de reparo, escolas e indústrias, modelo Especial para locais fechados (como salas ou galpões para testes), funcionamento ou treinamento onde seja necessário a versatilidade de montagem e desmontagem com acoplamento ao escapamento do veículo de forma rápida e eficaz, para locais provisórios e ou onde não seja possível a instalação física de outros tipos de sistemas de exaustão.
Sistema de Exaustão Simples e Portátil composto por bocal especial de alumínio com magnético, dispositivo de regulagem e acoplamento do bocal, acoplados a mangueiras especiais leves e super flexíveis de fácil manuseio, Exaustor TECH-200, e mangueira de descarga para direcionar os gases de CO2 para o ambiente externo.
Cada conjunto padrão é composto por:
Exaustor
Fabricado em material aeronáutico com polímeros especiais, Certificado de performance pelo IPT e Registro INPI nº DI7102559-6. Carcaça em polietileno com aditivo antí-estático, equipado com rotor tipo Siroco especial, reforçado em aço INOX, antí-centelhante e resistente à corrosão, com motor de 1,5 CV trifásico, blindado classe IP55 em carcaça de alumínio, sobre suporte tubular especial de aço zincado, com rodízios fixos e giratório + freio, chave elétrica liga-desliga com rele de proteção PDW WEG, cabo elétrico 5 m tipo PP Norma NBR 13.249 (3 fases + terra), plug de conexão blindado IP 44 e 16A, tipo Newkon (com pólo terra), NBR 5.410/1.997.
| Capacidades / Modelo: | TECH-200T | ||
| Vazão nominal | (máxima) *** - em vazio ao nível do mar | 3.010 m3/h | |
| Motor - Potência - 220 V - trifásico | 2 pólos/60 Hz - Cv/Kw | 1,50 / 1,1 | |
| Peso - trifásico | (sem acessórios) | 20,0 Kg | |
| Nível de ruído - db (A) | Mangueiras de sucção e descarga acopladas | 75 dB (A) | |
| A: Largura |  |
525 mm | |
| B: Comprimento | 510 mm | ||
| C: Altura | 550 mm | ||
| D: Diâmetro do bocal de aspiração | 200 mm | ||
| E: Diâmetro do bocal de descarga | 200 mm |
Mangueira de Exaustão

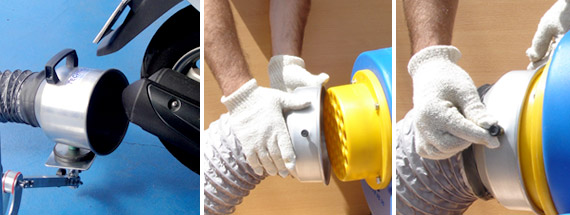

Especialmente construída em PVC, super flexível e compactável em tecido coberto com PVC auto extinguível (não propaga o fogo) reforçada com espirais de aço, suporta temperatura de trabalho entre -20º a 100º C (125º C intermitente) com Ø 150 mm x 5 m comprimento com 01 captor de alumínio com alça e magnético de fixação no dispositivo Veicular e outro Bocal liso de conexão "Slip-Fast" (patenteado), construído em alumínio com manípulo de travas para a fixação das mangueiras sem necessidade de ferramentas e em poucos segundos.

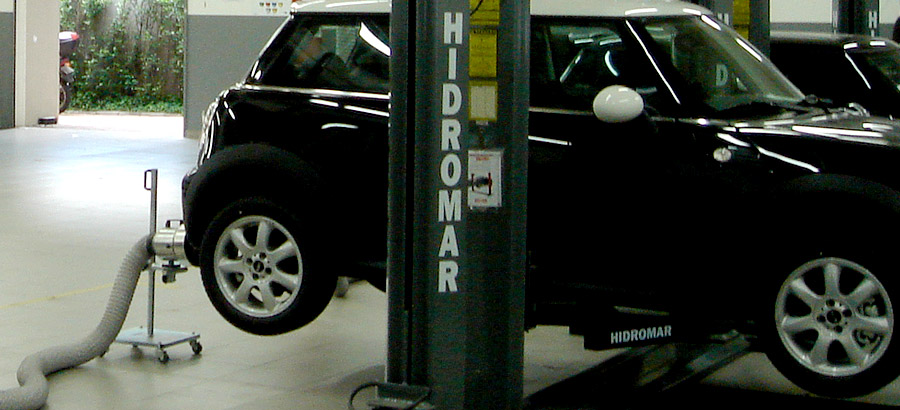

Dispositivo Veicular
Exclusivo da Technofan, construído em perfil e chapas de aço zincado, alça em polietileno, 2 rodízios em silicone de 2 polegadas, 2 coxins de borracha de alta densidade.
Plataforma móvel de fixação do bocal com regulagem de altura e possibilidade de diversos ângulos, para o melhor posicionamento de captação da fumaça do escapamento.
Mangueira de Descarga
Construída em PVC, super flexível e compactável em tecido coberto com PVC auto extinguível (não propaga o fogo) reforçada com espirais de aço, suporta temperatura de trabalho entre -20º a 100º C (125º C intermitente) com Ø 150mm x 5m comprimento, com 02 captores (bocais) lisos de conexão "Slip-Fast" (patenteado), construído em alumínio com manípulo de travas para a fixação das mangueiras sem necessidade de ferramentas e em poucos segundos. Código: M-150X5m.

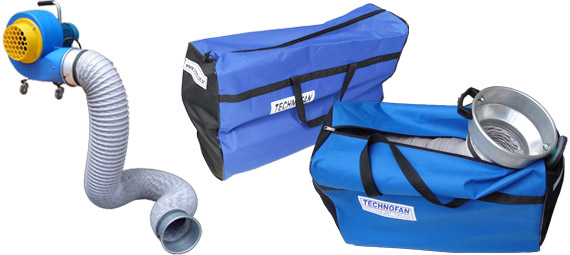

Bolsa
Especialmente projetada para o transporte e acondicionamento das mangueiras (prática, leve e versátil).

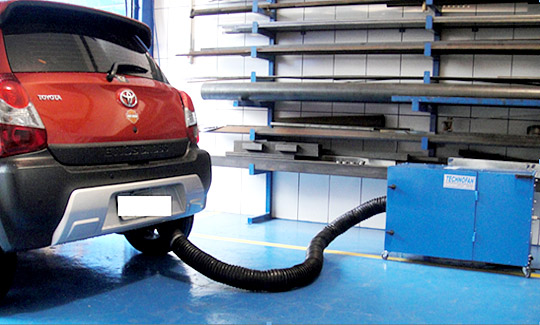

Unidade móvel e portátil de Exaustão com Filtragem do Ar para aspiração de fumaça de CO2 de veículos, com elementos filtrantes tipo "Placas" normatizados e certificados (ABNT), de fabricação nacional (facilitando a reposição com menor custo), filtros com quatro estágios progressivos, do mais grosso ao mais fino, onde os contaminantes se acumulam na superfície externa de cada estágio de filtragem.
Modelo padrão com o 1º estagio é um filtro metálico lavável e os demais descartáveis quando sujos ou saturados. Purifica a 99,9% onde os
contaminantes se acumulam na superfície externa de cada estágio de filtragem. (Outras configurações de filtros e capacidades podem ser montadas sob consulta).
Com característica portátil e móvel através de rodízios 2". Pintura de dupla camada epóxi na cor Azul Ral 5015 .

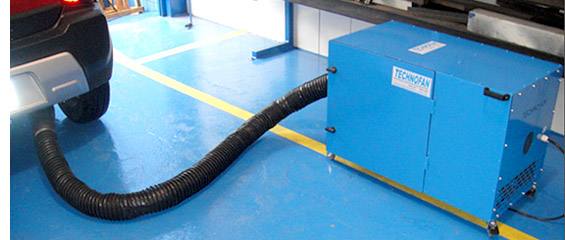

O TECHNOFILTRO-VEICULAR, de tecnologia Brasileira, possui dimensões compactas com compartimento do ventilador especial e revestimento acústico. Foi desenvolvido para necessidades de exaustão de gases de veículos automotores - nocivos à saúde do colaborador. Filtragem de alta eficiência de modo que o ar filtrado pode ser descarregado no próprio ambiente. A captação dos contaminantes é feita através de captores (bocais) conectados ao escapamento ou com dispositivo móvel quando a ponteira dos veículos for embutida no pára-choque.
01 Chave de partida direta Modelo PDW (Weg)
02 Conjunto - Captores de Alumínio Ø 6 polegada
02 Conjunto - Mangueira Veicular Especial Super leve diâmetro 100mm x 5 m,
02 Conjunto - Dispositivos Móveis com regulagem de altura e ângulo (Item Opcional Verificar se esta incluso).
| Modelo: | TF-400 M1 | |
| Estágios de Filtragem | 1º
Estágio: Filtro metálico EL 2º Estágio: Filtro de fibra 3º Estágio: Filtro Hepa 3º Estágio: Filtro de Carvão Ativado |
|
| . | . | |
| Vazão - nominal sem filtros | 400 m3/h | |
| Tensão | Trifásica = 220 ou 380 Volts | |
| Dimensões (mm) | 510 x 600 x 950 (externas aproximadas) |
Modelo com Bocal de borracha, e Mangueira especial, para acoplar diretamente ao escapamento do veículo.

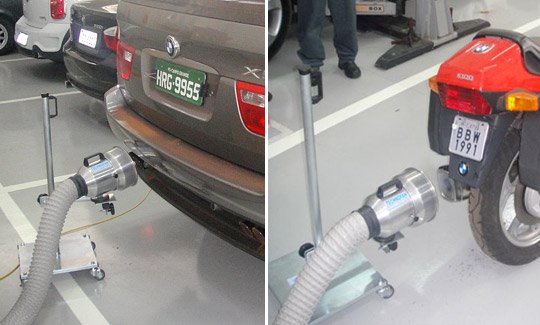

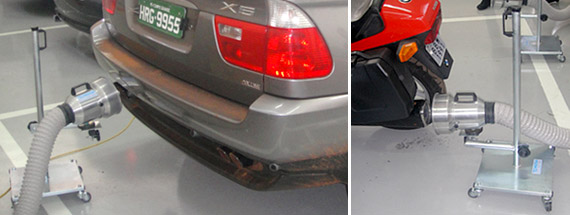

Bocal de alumínio com magnético para escapamentos embutidos em pára-choque ou motocicletas, opção de dispositivo de regulagem de altura e mangueira leve super-flexível.
Atendimentos relacionados:
Sistema de exaustão portátil / sistema de filtragem / captação na fonte / captação de ar contaminado / extratores de fumaça / extratores de solda e extratores de pó.
